ערכת מסך פיקסולי

ראשית, בדקו שכל הרכיבים שקיבלתם נמצאים בערכה :

• ארדואינו נאנו 168

• 2 כבלים Micro USB

• 5 חוטים - 2 שחורים, אדום, ירוק, כחול

• קופסא שחורה

• מודל לדים מטריקס - 8*8 לדים

• מסגרת מטריקס

• פרספקס חלבי

• כפתור רגעי

• מכסה לקופסה

נתחיל בהלחמת הלד מטריקס.

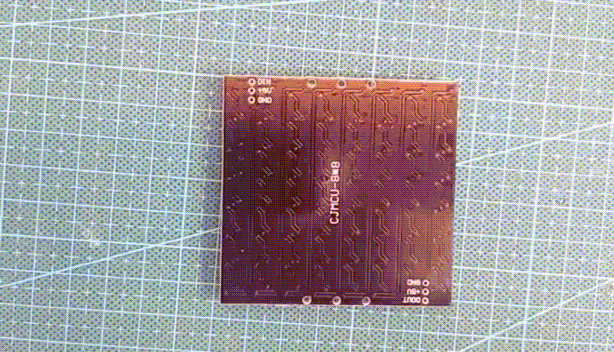

בצד האחורי של הבורד ישנם שתי שלישיות של חיבורים.

בכל שלישיה יש Ground , 5V שאיתם אנחנו מעבירים את החשמל, ונקודה אחת שבה עובד המידע - Din וDout - מידע נכנס ומידע יוצא (בהתאמה).

כדי לעשות לעצמנו עבודה קלה, אנחנו נשתמש ב5V של השלישיה של המידע היוצא, ובGnd וDin מהשלישיה של המידע הנכנס. נשים שכבה קטנה של בדיל על כל אחד מהחיבורים האלה.

עכשיו נשים שכבה קטנה של בדיל על הרגלים של הכפתור. מספיק לנו לשים על 2 רגלים הנמצאות זו מול זו.

כדי להלחים את החוטים בדרך יותר קלה - ניתן להעזר בתופסן שיחזיק את הרכיב.

נלחים את החוטים בצורה הבאה:

ירוק - D3

כחול - D5

אדום - 5V

שחור 1 - Gnd

שחור 2 -Gnd אחר

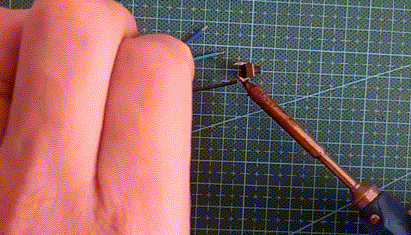

נלחים את החוטים הכחול והשחור לכפתור.

לא משנה הסדר של ההלחמה, רק חשוב לוודא שמלחימים לרגלים של הכפתור שנמצאות אחת מול השניה.

לאחר מכן נלחים את החוטים ללוח

שחור - Gnd

אדום - +5V

ירוק - Din

נחתוך את הכבל יו אס בי בקצה של הכניסה.

נחשוף כ2 ס"מ של הכבל

נחתוך את הגידים הירוק והלבן

נחשוף 1 ס"מ מהאדום והשחור, נקפל את הקצה שלהם ונשים עליו שכבת בדיל.

נעביר אותם דרך החור העגול מחוץ הקופסא לתוכה, ונלחים אותם - אדום ל5V , שחור לGND

• נכניס את הפרספקס ראשון - נפעיל קצת לחץ עם 2 או 4 אצבעות, המסך אמור לשבת בדיוק במקום.

• אחד הצדדים של המסגרת מטריקס הוא שטוח, וזה שיהיה לכיוון הפרספקס. בצד השני יש מקום עבור הנגדים הקטנים שנמצאים על המסך. חשוב לוודא שהמסגרת יושבת טוב וצמוד ללדים.

• נשים אותם על הפרספקס, ונכניס את הכפתור למקום שלו (מגרעת בצורת ריבוע)

• רגע לפני שאנחנו מקבעים את הכל עם דבק חם - נחבר את הבקר למחשב באמצעות הכבל הנוסף, נעלה את הקוד שנמצא בדף הבא , ונוודא שהלדים עובדים והכל יושב במקום.

• ננתק את הכבל הנוסף, ונחבר את הכבל של החשמל, ונוודא שהלדים נדלקים, ולנחץ על הכפתור ונראה שהאנימציה השתנתה.

• עכשיו נשים דבק חם - תחילה על הכפתור - חשוב לשים לב שהדבק לא עולה מעבר לגובה של הכפתור - במקרה כזה לא נוכל לסגור את המסך. אם בטעות כן שמתם דבק מעל, הכניסו והוציא את המכסה כמה פעמים בזמן שהדבק מתקרר.

• כדי לשמור על כל המערכת מקובעת, נשים פס דבק חם בכל אחד מארבעת צדדיו של המסך
